Introduções
- O corpo da máquina cilíndrica e os principais componentes são feitos de ferro fundido FC-30 de alto grau, sujeitos a tratamentos de normalização artificial e envelhecimento natural para eliminar o estresse interno e garantir a estabilidade estrutural a longo prazo. Os principais componentes são usinados em um único processo de fixação usando equipamentos de classe mundial, como Yasda, Mitsui Seiki, Toshiba e ELB, alcançando precisão no nível da mícrons e garantindo a precisão excepcional da máquina.
- Equipado com o sistema Siemens 828D CNC e aprimorado ainda mais através do desenvolvimento secundário, a interface do usuário é intuitiva e poderosa. O sistema suporta uma ampla gama de acessórios opcionais, incluindo acessórios internos de moagem, dispositivos de medição automática de face final e sistemas automáticos de medição de diâmetro externo, atendendo efetivamente a diversos requisitos de usinagem. O eixo de retificação usa rolamentos de FAG de alta precisão em uma configuração de quatro/traseiras, com um design de lubrificação sem manutenção que impede o contato metal-metal. Com alta rigidez e precisão, o eixo suporta uma velocidade linear máxima de 65 m/se até 3500 rpm para moagem de alta velocidade de peças de trabalho especiais. Um eixo hidrostático/hidrodinâmico de alta precisão também está disponível como uma configuração opcional para aplicações de ultra-precisão.
O sistema de alimentação da cabeça da roda da roda da máquina cilíndrica consiste em um parafuso de bola de pneu de precisão de precisão de grau C3 e guia de V-flat com arranhões à mão, combinado com um sistema de lubrificação automática para movimento suave, excelente precisão de posicionamento de repetição e vida útil longa. O sistema também suporta o movimento rápido e reverso da cabeça da roda para melhorar a eficiência operacional. Os guias e os parafusos da bola são continuamente lubrificados por um sistema de lubrificação automática, e o sistema de refrigeração independente é isolado do corpo principal para melhorar a dissipação de calor e reduzir a vibração.
O estoque é projetado de forma robusta com uma manga de aço de liga endurecida em um corpo de ferro fundido, apoiando um MT4 Live Center. A força de fixação pode ser facilmente ajustada através do botão traseiro. Um estoque hidráulico com operação do pedal do pé está disponível como uma opção para facilitar o carregamento e descarregamento rápido de peças de trabalho.

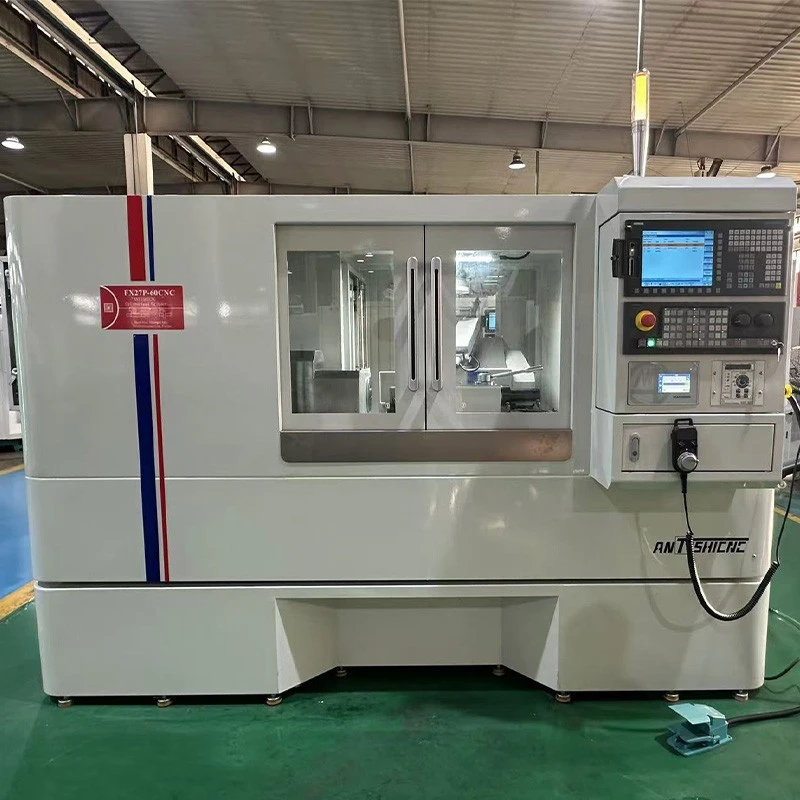

Com seus poderosos recursos de usinagem, controle inteligente do CNC e projeto estrutural superior, o FX27P-60CNC representa uma solução ideal para operações de retificação cilíndrica de alta precisão.
Tag: Máquina cilíndrica, fabricantes de máquinas cilíndricas da China, fornecedores, fábrica
Parâmetro técnico
|
Especificações |
Unidade |
FX27P-60CNC |
|
|
Capacidade de processamento |
Diâmetro rotação máxima da mesa de trabalho |
mm |
270 |
|
A maior distância entre dois dedos |
mm |
600 |
|
|
Diâmetro máximo de moagem |
mm |
270 |
|
|
Carga máxima entre dois principais centros |
Kg (b) |
60 (trabalho dos centros) 20 (Trabalho de trabalho) |
|
|
Tamanho da roda de moagem (diâmetro × largura × abertura) |
mm |
405×38(32-50)×127 |
|
|
Velocidade da roda |
RPM |
1650 |
|
|
Velocidade linear máxima da roda de moagem |
m/s |
35 (65 com roda de moagem de alta velocidade) |
|
|
Molho da roda |
mm |
Automático |
|
|
Cabeça da roda |
Ângulo de alimentação |
Deg |
90 |
|
ALGUNDO ALIMENTO |
mm |
220 |
|
|
X Velocidade de alimentação do eixo |
m/min |
6 |
|
|
X Axis Mínimo Feed |
mm |
0.001 |
|
|
Estoque da cabeça |
Velocidade do eixo |
RPM |
50-500 |
|
Forma do eixo |
Movimento ou centralização simultânea |
||
|
Especificações de dedal |
MT-5 |
||
|
Tailstock |
Distância telescópica automática |
mm |
40 |
|
Especificações do centro |
MT-4 |
||
|
Workbench |
Z e eixo rápido velocidade de movimento |
m/min |
8 |
|
Rim mínimo do eixo z |
mm |
0.001 |
|
|
Treque máximo de viagem |
mm |
640 |
|
|
Ângulo de rotação |
Deg |
+7/-3 |
|
|
Motor |
Motor do eixo da roda |
KW |
3.75 |
|
X Motor de alimentação do eixo (servo) |
KW |
1.5 |
|
|
Motor de alimentação do eixo z (servo) |
KW |
1.5 |
|
|
Motor do fuso do cabeçote |
KW |
0.75 |
|
|
Motor de bomba de água de resfriamento |
KW |
0.75 |
|
|
Motor de óleo lubrificante |
KW |
0.25*2 |
|
|
Motor da bomba de óleo de cauda |
KW |
0.75 |
|
|
Outros |
Peso líquido da máquina |
Kg |
3300 |
|
Peso bruto |
Kg |
3500 |
|
|
Tamanho da embalagem (comprimento * largura * altura) |
mm |
2700*2000*2000 |
|
