EquipamentoIntroduções
O sistema de eixo vertical de areia rotativo vertical do MGK2860 está equipado com rolamentos de alta precisão NSK e suporta configurações verticais e horizontais duplas. Um eixo hidrostático opcional de alta precisão está disponível para melhorar ainda mais a estabilidade e a precisão da usinagem. O projeto cruzado e o projeto de base integral de alta resistência oferecem excelente rigidez. Combinado com guias de alta precisão Schneeberger importadas e escalas lineares de Fagor, a máquina melhora significativamente a resposta dinâmica e a precisão do posicionamento.
Para alcançar uma estabilidade ainda maior do sistema, o MGK2860 vertical Rotor Roter Surface apresenta sistemas independentes de controle de temperatura para vários componentes-chave, incluindo o sistema de suprimento de óleo, motor de torque, eixo e sistema de refrigeração, garantindo a estabilidade térmica mesmo durante a usinagem contínua a longo prazo. A mesa de trabalho está equipada com uma placa magnética e um mandril magnético eletro-permanente opcional para atender aos requisitos de fixação de uma variedade de peças de trabalho complexas. A máquina possui um design de moradia totalmente fechado e um sistema opcional de coleta de névoa de óleo de alta eficiência para otimizar o ambiente de trabalho, aprimorar a segurança e melhorar o desempenho ambiental.
Com seu excelente desempenho abrangente e configuração inteligente, o moedor de superfície rotativo vertical MGK2860 é uma escolha ideal para moer peças de alta precisão, grandes e complexas.
Peças padrão
Tabela rotativa de pressão estática fechada
Padrão de trabalho com disco
Cheel de roda vertical (inclua refrigerador de óleo)
Motor de ímã permanente de alto torque (inclua refrigerador de óleo)

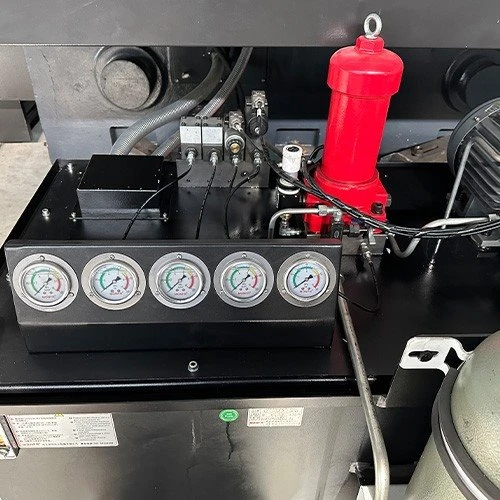

Estação hidráulica de mesa rotativa (inclua refrigerador de óleo)
Siemens 828d,
rodas (5pcs) e haste de moagem (3pcs)
Dispositivo de lubrificação linear -guia de guia guia
Gabinete elétrico (incluindo ar condicionado)
Separador magnético e tanque de refrigerante de filtro de papel (incluindo refrigerador de água)
Filtro de ar
Crescedor de rodas de vários pontos
Capa fechada completa
Pistola de água, pistola de ar
Acessórios especiais (opcionais)
Tabela magnética rotativa com bloco de fluxo magnético
Dispositivo de medição de peça de trabalho automática
Escalas de grade de pedestres para o eixo z
Crescedor da roda do rolo
peças de reposição vestíveis
Ferramentas de instalação
Coletor de névoa de petróleo
ATC da roda (6 posições)
Tag: Grinder de superfície rotativa vertical, fabricantes de moedor de superfície rotativa vertical da China, fornecedores, fábrica
Parâmetro técnico
|
Parâmetros |
Unidade |
MGK2860 |
|
|
Parâmetro básico |
Diâmetro da mesa |
mm |
600 |
|
Faixa de rotação máxima de peça de trabalho |
mm |
750 |
|
|
Altura máxima da peça de trabalho (máx. Profundidade de moagem) |
mm |
400 |
|
|
Viagem do eixo x |
mm |
1500 |
|
|
Viagem do eixo Z. |
mm |
600 |
|
|
Intervalo de moagem de orifícios internos |
mm |
50-200 (profundidade do buraco menor ou igual a 200) |
|
|
mm |
200-600 (profundidade do buraco menor ou igual a 400) |
||
|
Faixa de moagem externa |
mm |
Menor ou igual a 650 |
|
|
Peso de carregamento de mesa |
kg |
600 |
|
|
Mesa de trabalho |
Precisão rotativa (axial/radial) |
mm |
0.0015 |
|
Velocidade de rotação |
RPM |
Menor ou igual a 200 |
|
|
Roda de moagem |
Precisão rotativa (axial/radial) |
mm |
0.002 |
|
Potência motor de frequência variável |
KW |
11 |
|
|
Velocidade máxima |
RPM |
7000 |
|
|
Número de eixo de moagem |
PCs |
3 |
|
|
Posicionamento |
Precisão do posicionamento do eixo servo |
mm |
0.01 |
|
Servo eixo repetido precisão de posicionamento |
mm |
0.006 |
|
|
Eixo x/z |
Resolução mínima |
mm |
0.001 |
|
Alimentação mínima |
mm |
0.001 |
|
|
Velocidade de movimento máxima |
m/min |
10 |
|
|
Usinagem |
Redondeza |
mm |
0.0015 |
|
Cilíndrica |
mm |
0.004 |
|
|
Coaxialidade |
mm |
0.005 |
|
|
Planicidade |
mm |
0.006 |
|
|
Perpendicularidade do círculo interno e externo e face final |
mm |
0.01 |
|
|
Rugosidade ra |
μm |
Hole interno/círculo externo 0.32 |
|
|
μm |
Face Face 0.4 |
||
|
Peso da máquina |
Peso líquido |
kg |
13000 |
|
Poder total |
KVA |
Cerca de 50 |
|
|
Área do piso |
Comprimento x largura x altura |
M |
Cerca de 5 × 3,5 × 3,5 |
