Introdução

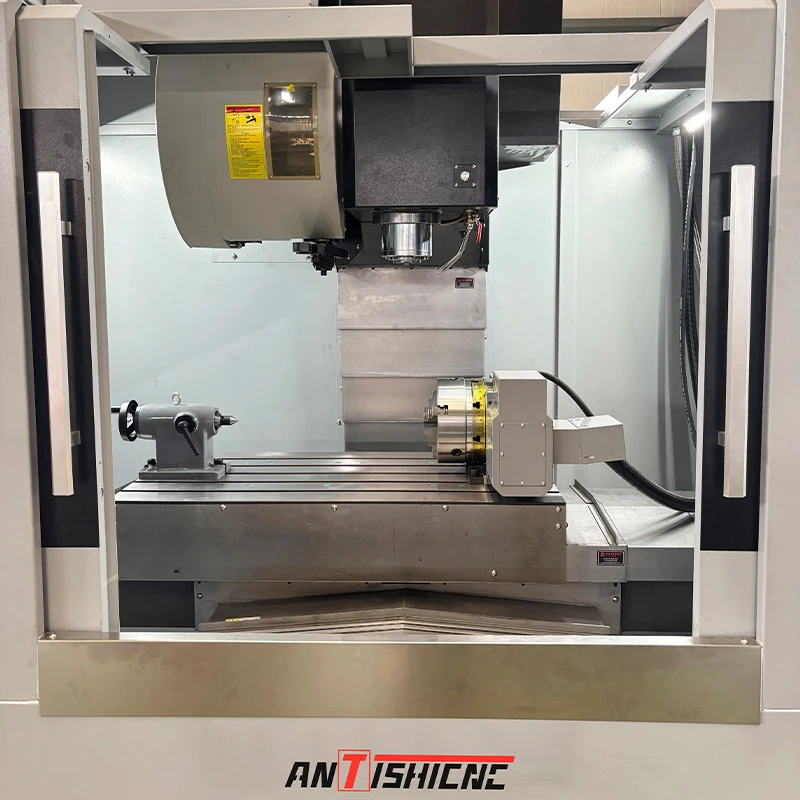

Em termos de parâmetros de desempenho central, o VMC1370 demonstra recursos de usinagem fortes: as viagens de eixo x/y/z atingem 1300 mm, 700 mm e 700mm, respectivamente. Juntamente com uma mesa de trabalho de 1400 × 700mm e uma capacidade de carga máxima de 1000 kg, 3 eixo de usinagem pode facilmente lidar com a usinagem da peça de trabalho em larga escala. O eixo, fabricado por um fornecedor profissional de Taiwan, utiliza as especificações BT40/φ150 e está equipado com rolamentos de fuso dedicado dedicado a graus P4. Mantém alta rigidez e precisão a uma velocidade máxima de 8000rpm, suporta regulação da velocidade de escala e oferece alta velocidade em baixas velocidades, tornando-o adequado para corte de corte profundo e usinagem de orifícios de grande diâmetro. A precisão do posicionamento atinge 0,02 mm e a repetibilidade é de 0,015 mm. Combinado com uma velocidade de travessia rápida de três eixos de 24000 mm/min, ele atinge um equilíbrio equilibrado de precisão e eficiência da usinagem.

O projeto estrutural do VMC1370 prioriza a estabilidade. Os principais componentes, incluindo a cama, a mesa de trabalho e a sela, são construídos a partir de ferro fundido de alta resistência da província de Yunnan. Esses componentes passam por moldagem por areia de resina e dois tratamentos de envelhecimento para eliminar tensões internas. Otimizados através da modelagem SW 3D e análise de elementos finitos do ANSYS, eles efetivamente suprimem a deformação e a vibração causadas por forças de corte. O sistema de unidade possui guia de alta especificação e componentes de transmissão, incluindo uma guia linear de rolo de 55 mm de largura no eixo x, guias lineares de rolo duplo de 45 mm de largura no eixo y e uma guia linear de rolo de 55 mm no eixo z. A conexão direta entre o motor servo e uma alta precisão e parafuso de bola de chumbo comprido garante a transmissão sem costura. O Motor Servo-Servo-eixo também possui uma função de frenagem automática após a falha de energia, garantindo uma operação segura.

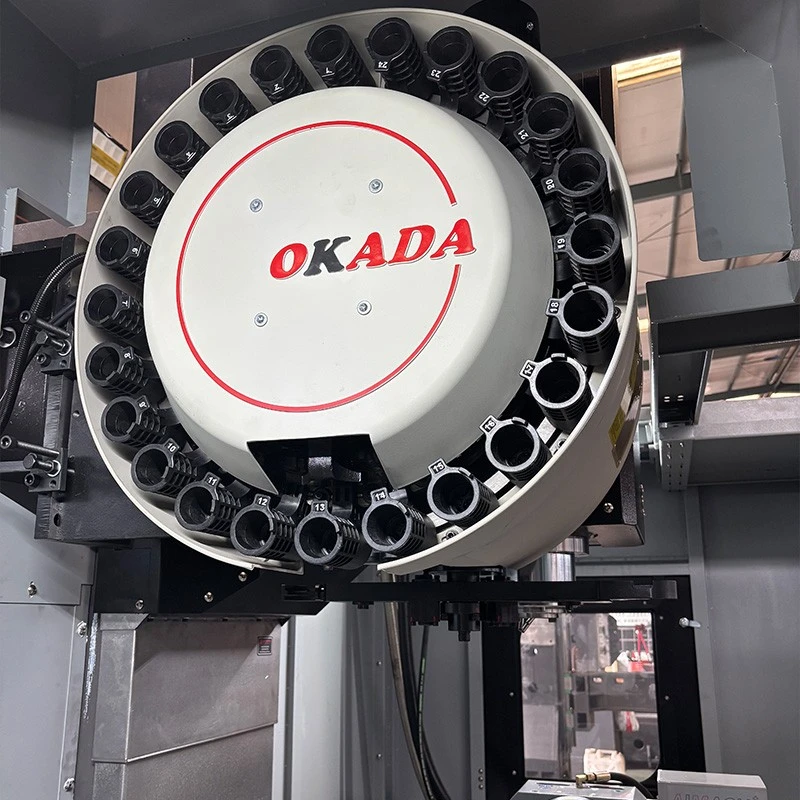

O VMC1370 combina praticidade e flexibilidade em sua configuração funcional: o Centro de usinagem de 3 eixos oferece revistas de ferramentas do tipo tampa ou disco opcionais. A revista de ferramentas do tipo disco está posicionada por meio de um mecanismo de cames de rolo e combinada com um braço robótico ATC para mudanças de ferramenta silenciosas e de alta velocidade. O sistema de refrigeração de corte possui uma bomba de resfriamento de alto fluxo de 0,4kW, 1,2 bar e um tanque de água de grande capacidade, e os bicos de resfriamento da cabeça do fuso suportam a alternância entre o resfriamento de água e o ar. Um sistema de lubrificação de óleo fino automático centralizado fornece lubrificação medida aos trilhos guia e parafuso de bola, estendendo a vida útil do componente. A máquina inteira utiliza uma cobertura protetora totalmente fechada que atende aos padrões de segurança, e os trilhos -guia estão equipados com tampas de proteção para impedir a intrusão de chips e líquido de arrefecimento.

Parâmetro

Item	Unidade	VMC1370
Viagem do eixo x	mm	1300
Viagem do eixo Y.	mm	700
Viagem do eixo Z.	mm	700
Tamanho da tabela	mm	1400×700
Carga máxima	kg	1000
T-slot (no. × largura × pitch).	mm	5-18-120
Poder do fuso	KW	11/15
Conjunto do eixo		BT40/φ150
Máx. Velocidade do eixo	RPM	8000
Travessia rápida (x / y)	mm/min	24000
Travessia rápida (Z)	mm/min	24000
Corte de taxa de alimentação	mm/min	1-8000
Torque do motor de alimentação (x/y/z)	Nm	18/18/28
Distância do nariz do eixo à superfície da mesa	mm	120-670
Distância do centro do fuso até a guia da coluna	mm	785
Máx. Diâmetro da ferramenta (adjacente / sem)	mm	Φ78/Φ112
Máx. Comprimento da ferramenta	mm	300
Máx. Peso da ferramenta	kg	8
Precisão do posicionamento	mm	0.02
Repetibilidade	mm	0.015
Peso da máquina	kg	8000
Dimensões gerais (L × W × H)	mm	5300×2800×2800

Peças padrão e opcionais

Não	Item	Especificação	Origem/marca
1	Sistema CNC	GSK25I	Guangzhou China
2	Eixo mecânico	Bt acionado por correia 40 - φ150	Taiwan / Shuge, TDC
3	Parafuso de bola do eixo x	R50-10/12	Taiwan / Hiwin, PMI, TBI
4	Parafuso de bola do eixo y	R50-10/12	Taiwan / Hiwin, PMI, TBI
5	Parafuso da bola do eixo Z.	R50-10/12	Taiwan / Hiwin, PMI, TBI
6	Guia linear do eixo x	2 × 45 guias lineares de serviço pesado de rolos	Taiwan / Hiwin, PMI
7	Guia linear do eixo y	2 × 55 guias lineares de serviço pesado	Taiwan / Hiwin, PMI
8	Guia linear do eixo z	2 × 45 guias lineares de serviço pesado de rolos	Taiwan / Hiwin, PMI
9	Rolamento de esfera de contato angular	3572	Japão/Nachi
10	Porca de parafuso de bola pré -carregada	Ysr	Taiwan / Yingsy
11	Sistema de lubrificação automática centralizada	Tipo volumétrico	Baoteng
12	Sistema pneumático	-	Taiwan / Airtac
13	Sistema de iluminação	Lâmpada de trabalho	Mercado local
14	Cilindro do eixo	Tipo de reforço	Taiwan / Airtac, Shangpin, Zhenshang
15	Cilindro de equilíbrio de nitrogênio do eixo z	--	Wuxi Huajin / Litiano
16	Trocador de calor do gabinete elétrico	Tipo de circulação de ar	Doméstico
17	Tampa telescópica interna	Tipo de armadura de aço	Haidong Sheet Metal
18	Tampa totalmente fechada	Totalmente fechado (cor da fábrica)	Fabricação interna
19	Spray de líquido de arrefecimento de alta pressão	Pistola de água	Fabricação interna
20	ATC do tipo disco (tipo de braço)	BT40-24T	Okada / Fangguan / Desu
Observação:	No caso de escassez de qualquer componente, uma marca alternativa da mesma especificação e grau ou superior será usada como substituição. ( * Itens marcados com * são opcionais.)
